圆盘锯—铝冒口锯切专机

设备概述

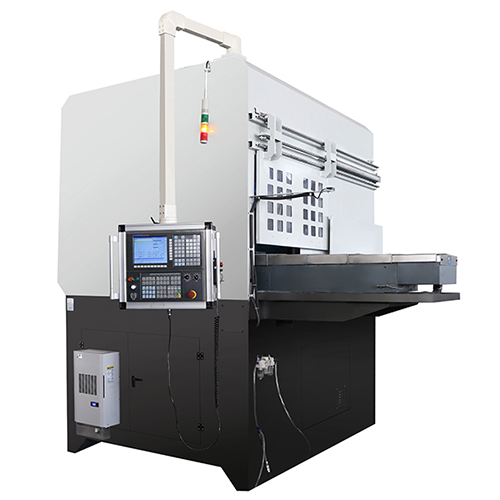

  此设备主要用于压铸岛铝铸件冒口的锯切,采用全封闭结构,圆盘锯片作为切割工具,CNC数控系统控制,与上料机器人之间信号交互,实现锯切过程自动化,锯切速度通过数控系统控制。


主要技术参数

1. 机床尺寸:L2200*W1800*H3000

2. 锯片规格:Φ500×Φ30mm×3.2mm 铸铝专用、硬质合金 5片

3. 切割电机型号: 西米克锯切防爆电机 HPE71LB2-4.6KW  左旋右切

4. 机床输入电源电压AC·380V  50Hz

5. 工件固定方式:工装、集成产品有无检测

6. 工件压紧方式:旋转气缸,压紧到位信号检测

7. 伺服电机功率:1/1.5/1/(X/Y/Z/)

8. 冷却方式:油雾冷却

9. 工作台载重:>100kg

10. 节拍要求: 参考时间50以内具体时间根据实际产品评估

11. 锯切残留控制在2mm以内残留高度均匀,不得切伤产品

12. 屏幕上集成计数功能,用于统计锯片锯切产品数量

13. 设备颜色:底部烤漆RAL7015 上部护罩烤漆RAL7035

性能特点

1、专为切割铝冒口设计,采用数控系统控制,精度高,操作方便;

2、双立柱式结构,直线导轨导向,导向稳定可靠。工装90°翻转设计,一次装夹即可达到切割要求;

3、伺服电机驱动切割电机沿Z、X轴移动实现快速接近工件定位,Y轴伺服电机带动工件进给锯切料柄,工装90°翻转后Y轴Z轴联动实现沿工件轮廓锯切冒口。快进、工进。动作之间的转换,稳定,灵活可靠;

4、锯切完的冒口通过斜坡直接滑入废料小车,废料下车放置在机床底部;

5、整机外防护,护罩外预留上料工位方便机器人上料;

6、故障报警装置,快速诊断故障,维修维护方便;

7、导轨丝杠集中润滑,配备自动润滑泵;

8、配备气枪,方便清理锯屑;

9、为保证整机的性能稳定,整机主要零部件热实效处理,保证最小几何变形;

10、内部气吹,将护罩上及底部铝屑吹至落料口;

11、维修方便性,不得出现简易维修大拆大卸现象;

12、机床四个角要有水平调整块,安装固定孔开25的孔,固定膨胀螺丝用;

13、内部铝屑的排屑及清理要方便,内部挡板及导屑板设计合理,Y轴周边封堵边缘用毛刷;

14、机床设置叉车孔,方便5T叉车搬运;

15、机床报警信息要准确、方便现场维修检查;

16、工装表面及定位面、支撑面等要有吹气装置,保证没有铝屑;

17、运动部分电缆采用拖链柔性电缆,品牌:米思米;

18、工装定位销采用弹簧锥销,方便产品定位安装;

19、各轴护罩采用不锈钢护罩。
